ตู้ MDB ( Main Distribution Board ) คือตู้สวิทช์บอร์ด (Switchboards ) ซึ่งเป็นแผงแรกที่รับไฟจากการไฟฟ้าหรือด้านแรงต่ำของ หม้อแปลงจําหน่าย จึงเป็นตู้ที่ประกอบด้วยอุปกรณ์ควบคุมไฟฟ้าต่างๆ เพื่อทำหน้าที่หลักคือจ่ายกำลังไฟฟ้าไปยังแผงย่อยต่างๆ( Sub Distribution Board ) ของอาคารตามที่วิศวกรได้ออกแบบระบบไฟฟ้าไว้

เปรียบเสมือนหัวใจของมนุษย์ที่ทำหน้าที่สูบฉีดเลือดไปเลี้ยงส่วนต่างๆของร่ายกายนั่นเอง ซึ่งตู้MDB จะมีขนาดเล็ก ขนาดกลาง ขนาดใหญ่ มักจะขึ้นอยู่กับจำนวนอุปกรณ์ต่างๆที่ติดตั้งภายในตู้นั้นๆ ขนาดของตู้จึงส่งผลต่อการใช้พื้นที่ในการติดตั้ง โดยทั่วไปตู้ MDB มักมีขนาดใหญ่และไม่มีการเคลื่อนย้าย ดังนั้นจึงมักวางกับพื้นหรืออาจจะทำฐานเพื่อวางตู้MDB ได้อย่างมั่นคง และที่สำคัญควรเว้นพื้นที่หรือช่องว่าง ระหว่างตู้กับผนังหรือสิ่งกีดขวางต่างๆ เพื่อให้การติดตั้งทำได้ง่าย และสามารถเข้าถึงได้สะดวกในกรณีที่ต้องตรวจสอบ บำรุงรักษา หรือใช้งาน

ผลิตภัณฑ์มีความหลากหลาย

มีให้เลือกหลายขนาด ประเภท คุณสมบัติ ขึ้นอยู่กับเหมาะสมและประเภทการใช้งานของแต่ละอุตสาหกรรม นอกจากนี้บริษัทรับผลิตสินค้าตามสเป็คของลูกค้าอีกด้วย

สินค้ามีให้เลือกเลือกตั้งแต่ขนาดเล็กไปจนถึงตู้ที่มีขนาดใหญ่ สามารถกำหนดฟังก์ชันการใช้งานให้เหมาะสมกับการใช้งานของลูกค้าได้ รวมถึงให้คำแนะนำลูกค้าเพื่อให้ลูกค้าสามารถเลือกตู้MDB ได้ตามวัตถุประสงค์ ควบคุมค่าใช้จ่ายได้ งบไม่บานปลาย

อุปกรณ์มาตรฐาน IEC,วสท.

มั่นใจในคุณภาพของอุปกรณ์มาตรฐานเป็นที่ยอมในประเทศและระดับสากล มีความปลอดภัยต่อผู้ใช้งาน ลูกค้าต่างให้ความเชื่อมั่น

นอกจากคุณภาพและมาตรฐานของอุปกรณ์ ทางบริษัทมีการรับประกันสินค้า (ตามเงื่อนไขของบริษัท)

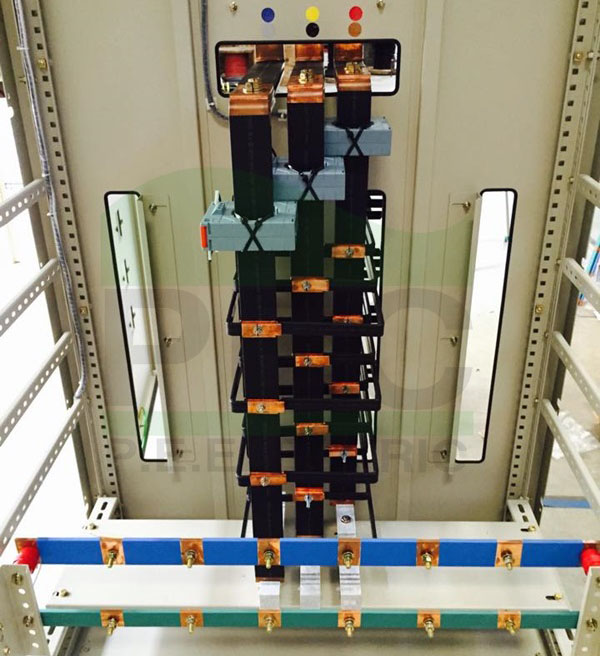

Wiring & Busbar

ส่วนประกอบที่เป็นโลหะตัวนําไฟฟ้าของเราทำจากทองแดงที่ได้มาตรฐาน และการจัดเก็บสายไฟถูกต้อง เป็นระเบียบ สวยงาม

นอกจากจะดูสวยงาม การจัดเก็บสายไฟให้เป็นระเบียบยังทำให้งายต่อการดูแลบำรุงรักษาอีกด้วย

 อุตสาหกรรมที่จำเป็นต้องใช้ไฟฟ้าจำนวนมาก จำเป็นอย่างมากที่ต้องติดตั้ง ตู้ MDB ( Main Distribution Board) ในการจัดการการจ่ายไฟฟ้าให้มีความปลอดภัย ถูกต้อง และง่ายต่อการควบคุม เพื่อสร้างความปลอดภัยแก่ผู้ใช้ไฟฟ้าและอุปกรณ์ต่างๆภายในอาคารหรือโรงงานอุตสาหกรรม ซึ่งจะช่วยป้องกันความเสียหายที่อาจจะเกิดขึ้นได้ไม่ว่าจะเกิดจากฝีมือมนุษย์ ระบบไฟฟ้าที่ทำงานปกติ หรือภัยธรรมชาติต่างๆ ตู้ MDB ( Main Distribution Board) เหมาะกับอาคารที่มีขนาดใหญ่เช่น นิคมอุตสาหกรรม โรงงานอุตสาหกรรม สำนักงาน โรงพยาบาล โรงแรม คอนโด มหาวิทยาลัย โรงเรียน หรือสถานที่ต่างๆที่ใช้ไฟฟ้าจำนวนมาก

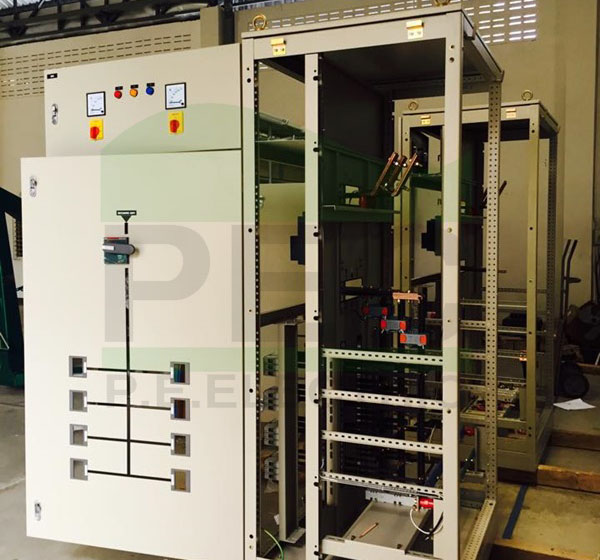

1.โครงตู้ (Enclosure)

ทำมาจากแผ่นโลหะประกอบเป็นโครงตู้ ซึ่งอาจเปิดได้เฉพาะด้านหน้า หรือเปิดได้ทุกด้าน ขึ้นอยู่กับการออกแบบและลักษณะการใช้งานเป็นสิ่งสำคัญ ทำหน้าที่ป้องกันอุปกรณ์ภายในตู้จากสิ่งต่างๆ และช่วยป้องกันไม่ให้ผู้ใช้งานสัมผัสส่วนที่มีกระแสไฟภายในตู้ โดยมีคุณสมบัติที่สำคัญของโครงตู้ (Enclosure) ต้องมีความแข็งแรง ทนทานจากการกระแทก การกัดกร่อน ทนต่อความร้อนจากสภาพแวดล้อมและความผิดปกติในระบบ

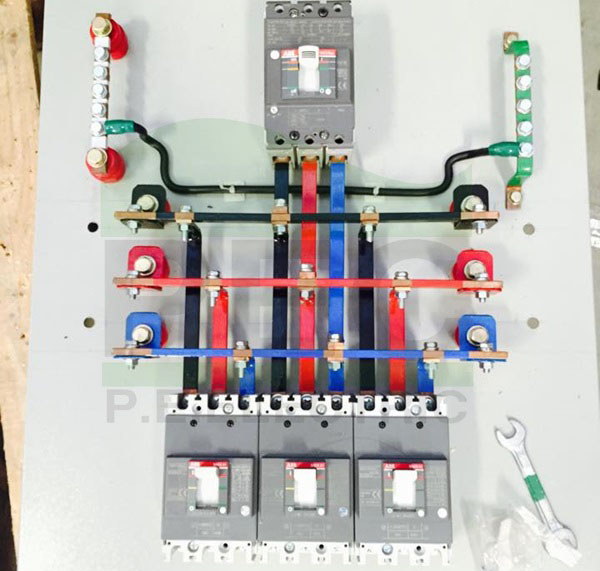

3.เซอร์กิตเบรกเกอร์ (Circuit Breaker)

เซอร์กิตเบรกเกอร์ (Circuit Breaker)คือ อุปกรณ์ไฟฟ้าที่ทำหน้าที่ตัดกระแสไฟฟ้าหากพบความผิดปกติในวงจรไฟฟ้า เพื่อป้องกันวงจรไฟฟ้าจากความเสียหายที่เกิดจากกระแสไฟฟ้าส่วนเกิน โดยทั่วไปเกิดจากโหลดเกินหรือไฟฟ้าลัดวงจร การเลือกเบรกเกอร์ควรพิจารณาขนาดความกว้าง ยาว สูง เพื่อให้ติดตั้งในตู้ได้อย่างเหมาะสมเป็นระเบียบ ค่ากระแส IC รวมถึงการจัด Co-ordination ด้วย

4.เครื่องวัดไฟฟ้า (Meter)

เครื่องวัดพื้นฐานที่ใช้ในตู้สวิทช์บอร์ดทั่วไปคือ โวลต์มิเตอร์และแอมมิเตอร์ ใช้งานร่วมกับ Selector Switch เพื่อวัดแรงดันหรือกระแสในแต่ละเฟส พิกัดแรงดันของโวลต์มิเตอร์คือ 0-500V. ส่วนพิกัดกระแสของแอมมิเตอร์จะขึ้นอยู่กับอัตราส่วนของ Current Transformer เช่น 100/5A. เป็นต้นสำหรับตู้สวิทช์บอร์ดขนาดใหญ่อาจมี P.F. Meter, Watt Meter หรือ Var Meter เพิ่มเติมขึ้นอยู่กับการออกแบบตู้ซึ่งบางตู้ก็อาจติดตั้ง P.F. Controller เพื่อควบคุมค่า Power Factorในวงจรด้วย ทั้งนี้ขึ้นอยู่กับลักษณะการใช้งานของลูกค้าเป็นสิ่งสำคัญ

5.อุปกรณ์ประกอบ (Accessories) อุปกรณ์ประกอบในตู้สวิทช์บอร์ดมีหลากหลายชนิดเช่น

1. Current Transformer (CT) สำหรับตู้สวิตช์บอร์ด เป็นอุปกรณ์ที่ใช้ประกอบการวัดกระแสไฟฟ้าโดยต่อร่วมกับแอมมิเตอร์
2. Selector Switch สำหรับตู้สวิตช์บอร์ด โดย Ammeter Selector Switch จะใช้ร่วมกับ CT และ Panel Ammeter เพื่อวัดกระแสในตู้สวิทช์บอร์ด
3. Pilot Lamp สำหรับตู้สวิตช์บอร์ด เป็นหลอดที่แสดงสถานการณ์ทำงาน เพื่อบอกให้รู้ว่ามีไฟจ่ายเข้ามายังตู้สวิทช์บอร์ดหรือไม่
4. Fuse สำหรับตู้สวิตช์บอร์ด ฟิวส์เป็นหลอดแก้ว ใช้ป้องกันวงจรเครื่องวัดไฟฟ้าและหลอด Pilot Lamp
5. ฉนวนรองบัสบาร์ สำหรับตู้สวิตช์บอร์ด เป็นฉนวนรอบรับบัสบาร์ โดยด้านหนึ่งยึดติดกับโครงตู้สวิทช์บอร์ด อีกด้านหนึ่งยึดบัสบาร์ไว้มีหลายชนิดให้เลือกใช้ให้เหมาะสมกับบัสบาร์แต่ละแบบ

ตัวอย่างผลิตภัณฑ์ตู้MDB และตู้ควบคุมชนิดต่างๆของบริษัทฯ นอกเหนือไปกว่านั้นได้ผลิตขึ้นตามแบบหรือความต้องการของลูกค้า สามารถรองรับต่อภาคอุตสาหกรรมที่หลากหลายทั้งใน และต่างประเทศ เช่น อุตสาหกรรมอาหารและยา, อุตสาหกรรมพลาสติก, อุตสาหกรรมยางพาราฯลฯ

เลือกซื้อตู้ควบคุมที่ไหนดี?  หาคำตอบได้ค่อนข้างยาก เพราะมาตรฐานการผลิตมักจะเป็นมาตรฐานเดียวกัน แต่ถ้าจะสั่งซื้อ สั่งทำตู้ควบคุมที่มีคุณภาพและเหมาะกับสภาพการใช้งานแล้วละก็ ที่ บริษัท พี.อี. อิเลคทริค จำกัด เราหาคำตอบให้คุณได้ เรามีวิธีการออบแบบตู้ควบคุมที่ได้มาตรฐาน วิเคราะห์และออกแบบให้เหมาะสมกับการใช้งานของลูกค้า เพื่อให้ได้ตู้ควบคุมที่ได้มาตรฐาน ทนทานต่อการใช้งาน มีประสิทธิภาพ และปลอดภัยต่อผู้ใช้งานเป็นหลัก ที่สำคัญสินค้าผ่านการทดสอบก่อนส่งมอบทุกครั้ง ท่านจึงมั่นใจในความปลอดภัยของผลิตภัณฑ์ที่ได้รับ เรามีวิศวกรพร้อมให้คำปรึกษาทั้งก่อนและหลังการขายโทรมาหาเราได้ 063 114 4463 คิดถึงตู้ควบคุม คิดถึงเรา  บริษัท พี.อี. อิเลคทริค จำกัด "ใส่ใจลูกค้า ตรงเวลา รักษามาตรฐาน"
